Описание

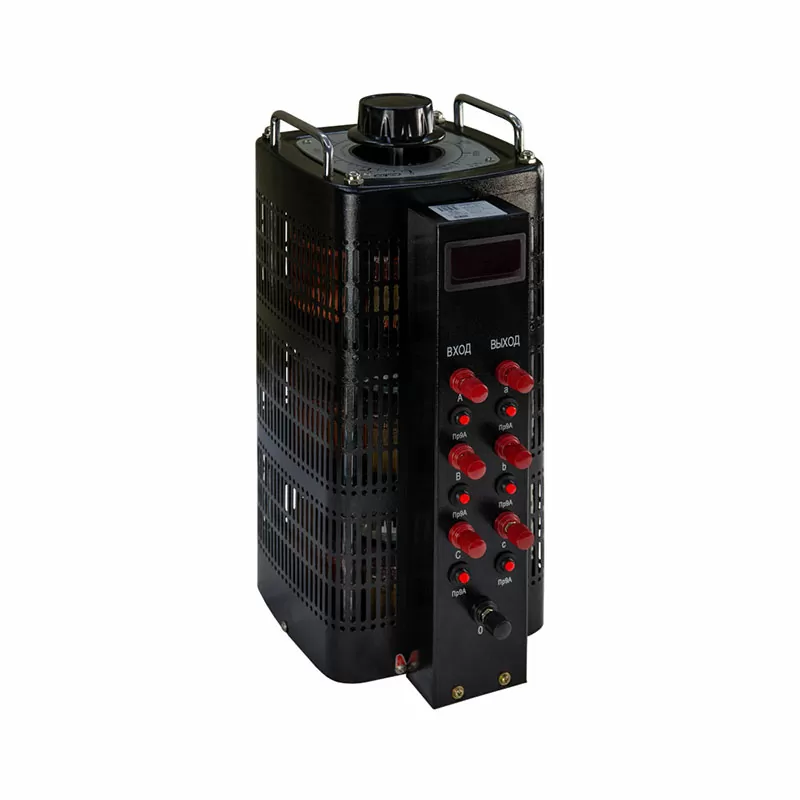

Трёхфазные ЛАТРы серии Black Series (TSGC2) — это профессиональные приборы для плавного и точного регулирования напряжения в сети 380 В. Они позволяют изменять выходное фазное напряжение от 0 до 300 В (линейное — до 520 В) без разрыва цепи, что делает их незаменимыми для наладки, испытаний и обслуживания промышленного оборудования.
Принцип работы и конструкция
Регулирование напряжения достигается за счёт изменения коэффициента трансформации. Это происходит при перемещении точки подключения нагрузки (скользящего контакта) вдоль обмотки трансформатора. При коэффициенте, равном единице, вся мощность передаётся в нагрузку напрямую, через гальваническую связь.

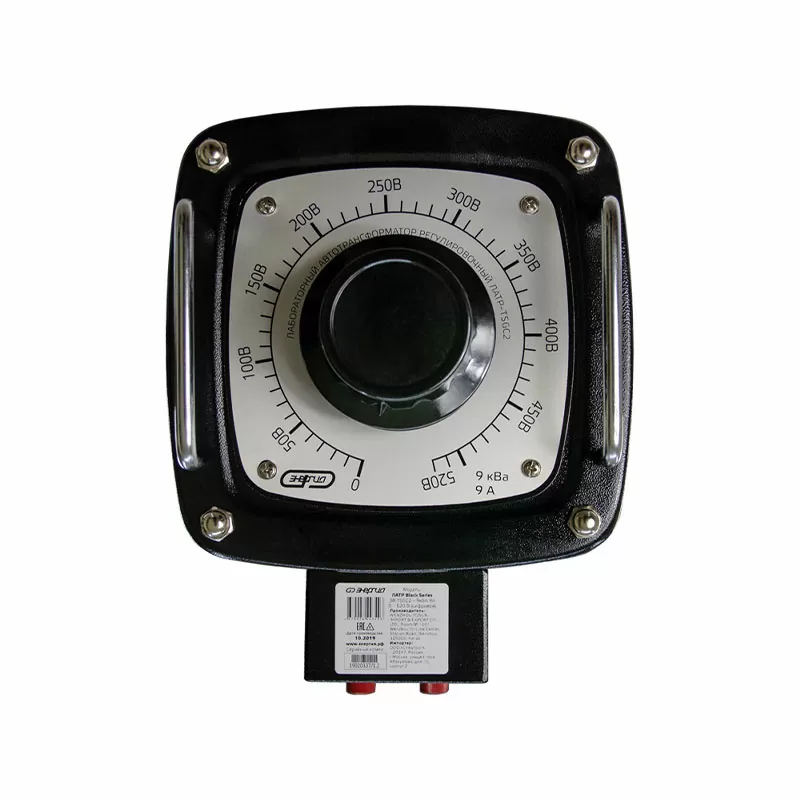

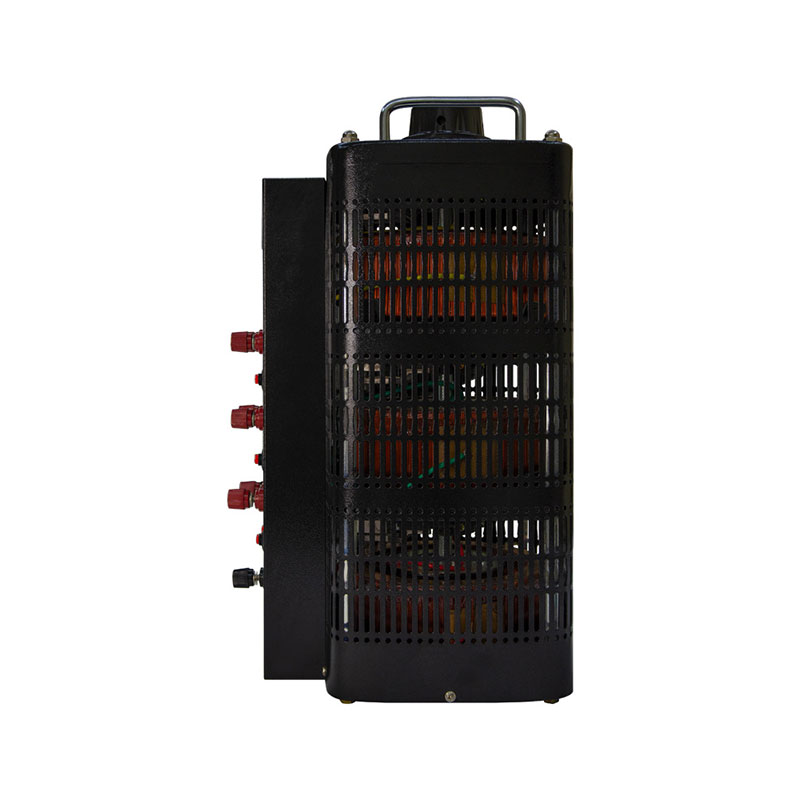

Конструктивно автотрансформатор выполнен на тороидальном магнитопроводе с навитой медной обмоткой. На обмотке имеется открытая (неизолированная) контактная дорожка, по которой перемещается графитовая щётка, обеспечивая надёжное электрическое соединение с нагрузкой.
→ Внимание
Автотрансформатор не предназначен для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Эксплуатация изделия допускается только квалифицированными специалистами.
Применение
Плавное регулирование переменного напряжения в цепях питания необходимо для:
• Настройки и испытания электрооборудования.
• Проведения лабораторных исследований.
• Симуляции колебаний сетевого напряжения.
• Производственных процессов, где необходимо контролировать уровень напряжения.
• Вспомогательного оборудования для осциллографов и техники.
• Научно-исследовательских лабораторий.
• Предприятий, занимающихся проектированием и настройкой телевизоров и других бытовых приборов.
• Тестирования и калибровки реле, автоматических выключателей, предохранителей и токовых ограничителей.
• Контроля стабилизаторов напряжения в сервисных центрах.
• Ситуаций, когда требуется специфическое значение напряжения.
Технические характеристики
| Характеристика | Значение |
|---|---|

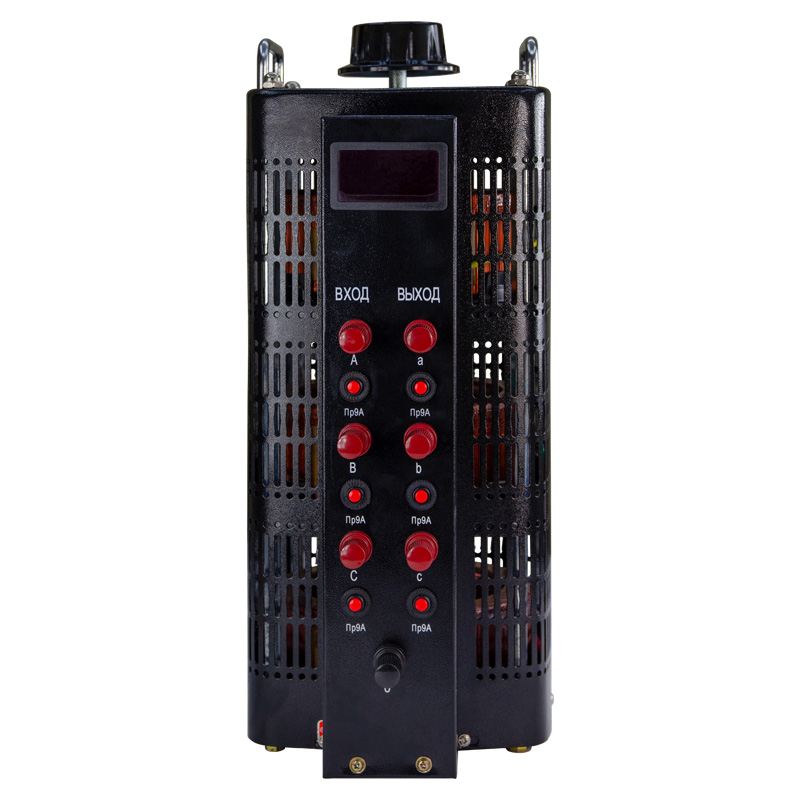

| Тип вольтметра | Цифровой |
| Рабочий температурный диапазон | от 0…до +40 °С |
| Вес нетто Габариты (в/ш/г) | 31,5 кг 475 х 200 х 275 мм |
| Вес брутто Габариты (в/ш/г) | 32,8 кг 550 х 355 х 275 мм |
| Степень защиты | IP 20 (для внутренних помещений) |
| Гарантийный срок | 12 месяцев |
