Описание

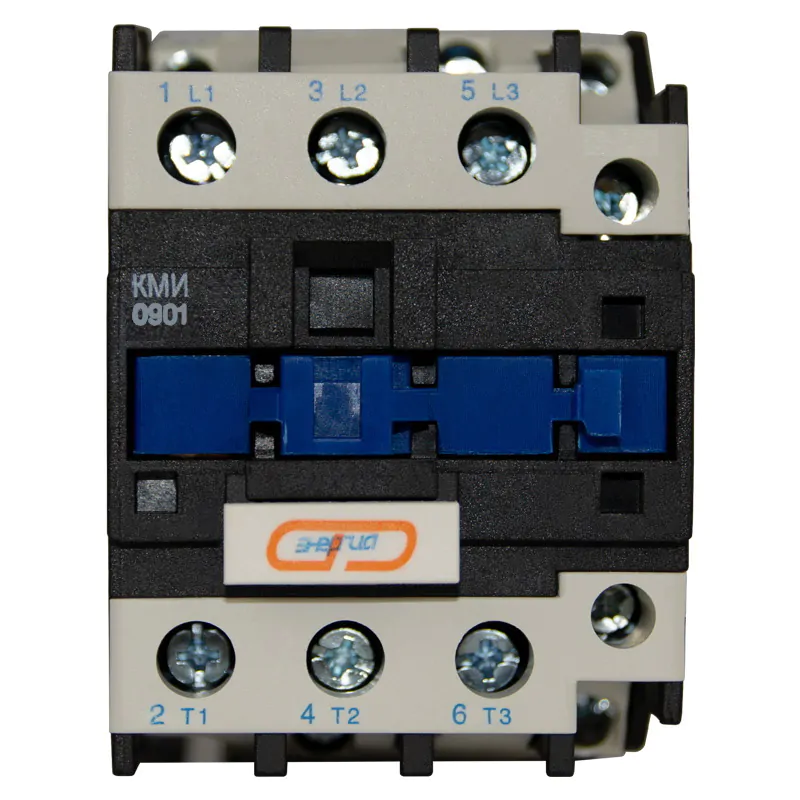

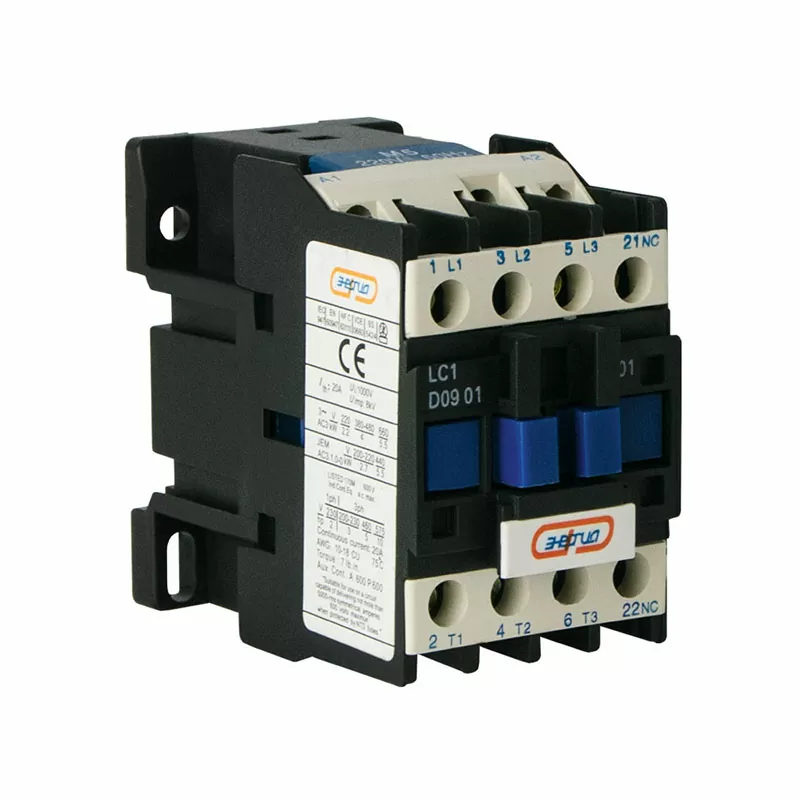

Контакторы серии КМИ — это дистанционно управляемые коммутационные аппараты, предназначенные для коммутации цепей переменного тока с высокой нагрузкой. Диапазон коммутируемых токов составляет от 9 до 95 А. Модели с током до 40 А обеспечивают одну группу дополнительных контактов для функций включения и выключения. Контакторы с токами нагрузки выше 40 А оснащены двумя группами: одной замыкающей и одной размыкающей.
Преимущества
При комплектации тепловым реле обеспечивают защиту электродвигателей от перегрузок и автоматически отключают питание при обрыве фазы. Дополнительно возможна установка реле времени, механических блокировок и дополнительных контактных приставок.
Применение
Данные устройства предназначены для частых пусков и управления асинхронными электродвигателями в системах транспортеров, кран-балок, станков, электропечей, вентиляторов и тепловых завес.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 690 В (AC), 50 Гц |
| Номинальный ток по AC3 (400 В) | 9 А |
| Номинальный ток по AC1 (400 В) | 25 А |
| Напряжение катушки (AC) | 220 В |
| Число полюсов | 3 |
| Комбинация контактов | 1НЗ |
| Номинальная мощность по AC3 | 230 В — 2,2 кВт, 400 В — 4 кВт, 690 В — 5,5 кВт |
| Время срабатывания (замыкание) | 12-22 мс |
| Время срабатывания (размыкание) | 4-19 мс |
| Износостойкость (механическая) | не менее 2×10⁶ циклов В-О |
| Износостойкость (электрическая) | не менее 2×10⁶ циклов В-О |
| Номинальное напряжение дополнительных контактов (AC/DC) | 230/105 В |
| Номинальный ток дополнительных контактов | 10 А |
| Диапазон рабочих температур | от -5 до +40 °С |
| Гарантийный срок | 12 месяцев |
