Описание

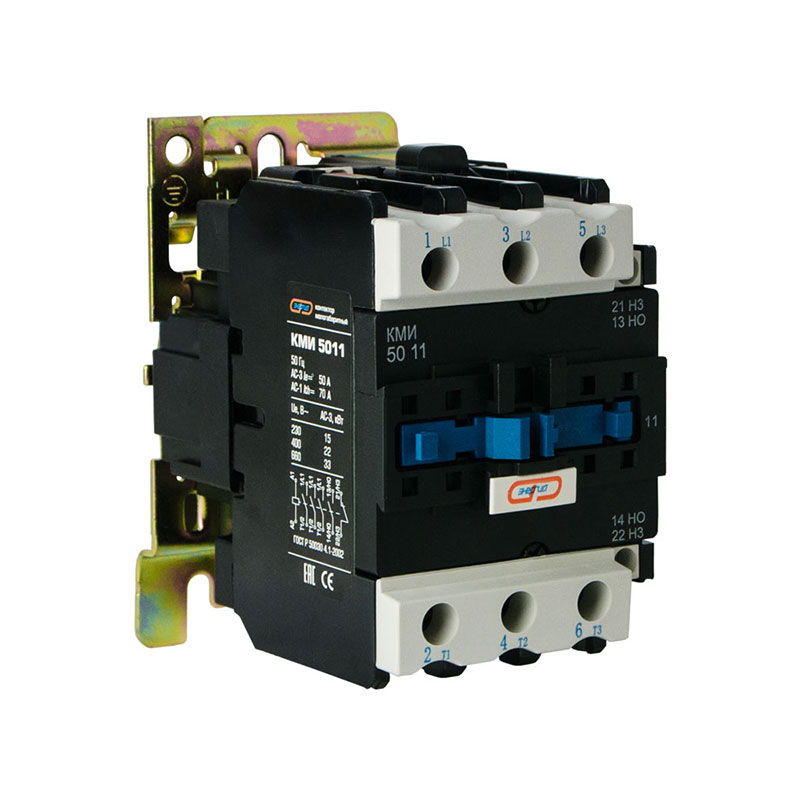

Контактор КМИ-50 — это надёжное решение для коммутации трёхфазных двигателей средней мощности, обеспечивающее баланс между производительностью, компактностью и функциональностью. С номинальным током 50А в категории AC-3 он гарантирует прямой пуск и защиту электроприводов, сохраняя простоту конструкции и высокую ремонтопригодность.
Преимущества
- Сбалансированная нагрузочная способность: Рабочий ток 50А для двигателей и до 95А для активных нагрузок позволяет длительно коммутировать оборудование мощностью 22-30 кВт (при 400В) без критического нагрева, сохраняя запас для пусковых режимов.
- Полностью укомплектованная контактная группа: В базовой конструкции предусмотрены три силовых полюса и пара разнополярных вспомогательных контактов (нормально открытый и нормально закрытый), что позволяет создавать типовые схемы управления с сигнализацией состояния без необходимости монтажа дополнительных модулей.
- Проверенная стойкость к эксплуатационным нагрузкам: Коммутационная износостойкость составляет 2 млн циклов, а способность выдерживать ток 900А в течение 1 секунды обеспечивает многолетний ресурс в циклических режимах работы и устойчивость к типовым переходным процессам в сети.
- Унификация монтажа и обслуживания: Стандартное крепление на DIN-рейку 35 мм и модульный конструктив, включая сменную катушку управления на 220В (с возможностью замены на 24, 110 или 380В), позволяют быстро интегрировать аппарат в новые или модернизируемые щитовые конструкции.
Применение
- Приводы станочного оборудования: Сверлильные, фрезерные и токарные станки, а также гильотинные ножницы.
- Вентиляционные и климатические системы: Приточные установки, крышные вентиляторы, чиллеры.
- Насосное оборудование: Скважинные и циркуляционные насосы в системах водоподготовки и отопления.
- Промышленные нагревательные линии: Коммутация групп ТЭНов в сушильных камерах и тепловых завесах.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 690 В (AC), 50 Гц |
| Номинальный ток по AC3 (400 В) | 50 А |
| Номинальный ток по AC1 (400 В) | 80 А |
| Напряжение катушки (AC) | 220 В |
| Число полюсов | 3 |
| Комбинация контактов | 1НЗ + 1НО |
| Номинальная мощность по AC3 | 230 В — 15 кВт, 400 В — 22 кВт, 690 В — 33 кВт |
| Время срабатывания (замыкание) | 20-35 мс |
| Время срабатывания (размыкание) | 6-20 мс |
| Износостойкость (механическая) | не менее 2 × 10⁶ циклов В-О |
| Износостойкость (электрическая) | не менее 7 × 10⁵ циклов В-О |
| Номинальное напряжение дополнительных контактов (AC/DC) | 230/105 В |
| Номинальный ток дополнительных контактов | 10 А |
| Диапазон рабочих температур | от -5 до +40 °С |
| Гарантийный срок | 12 месяцев |
