Описание

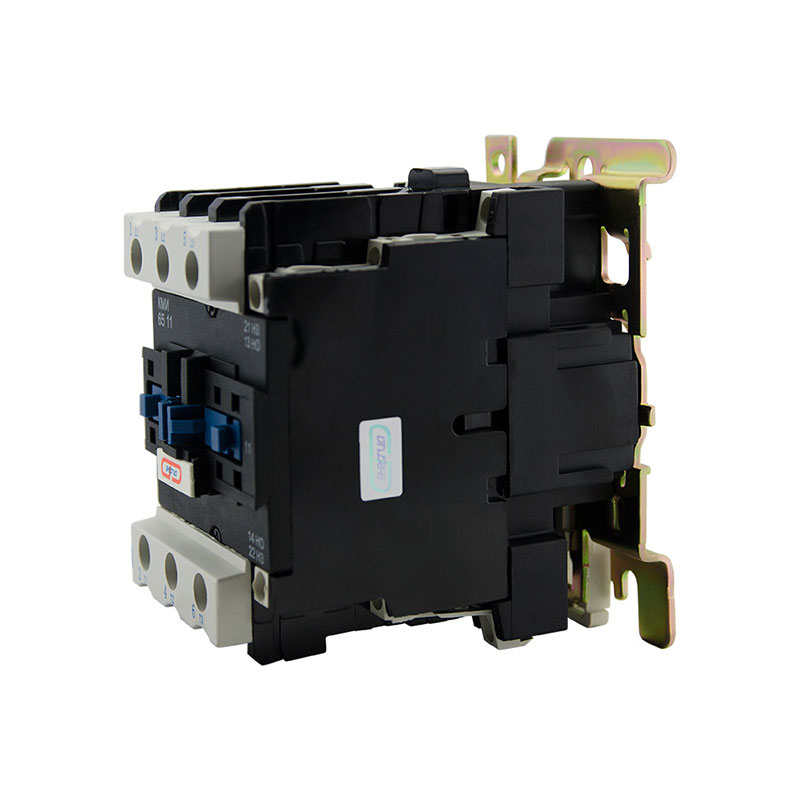

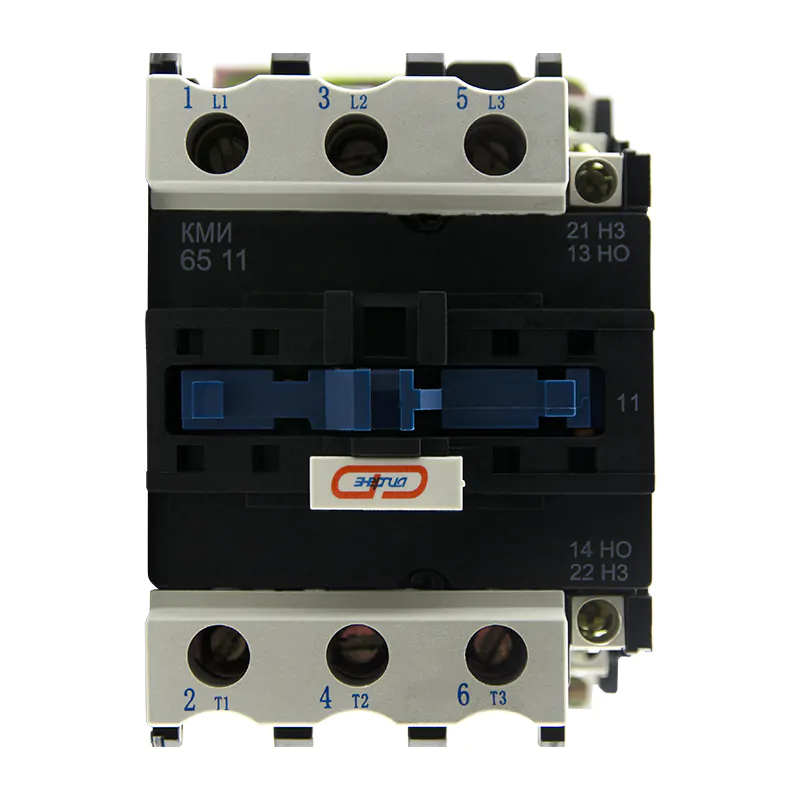

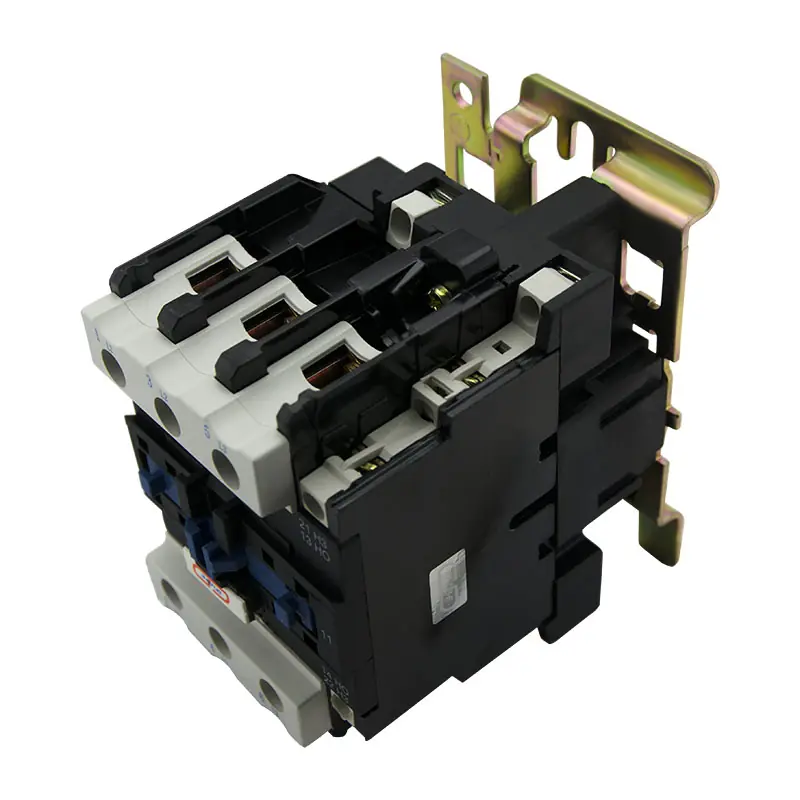

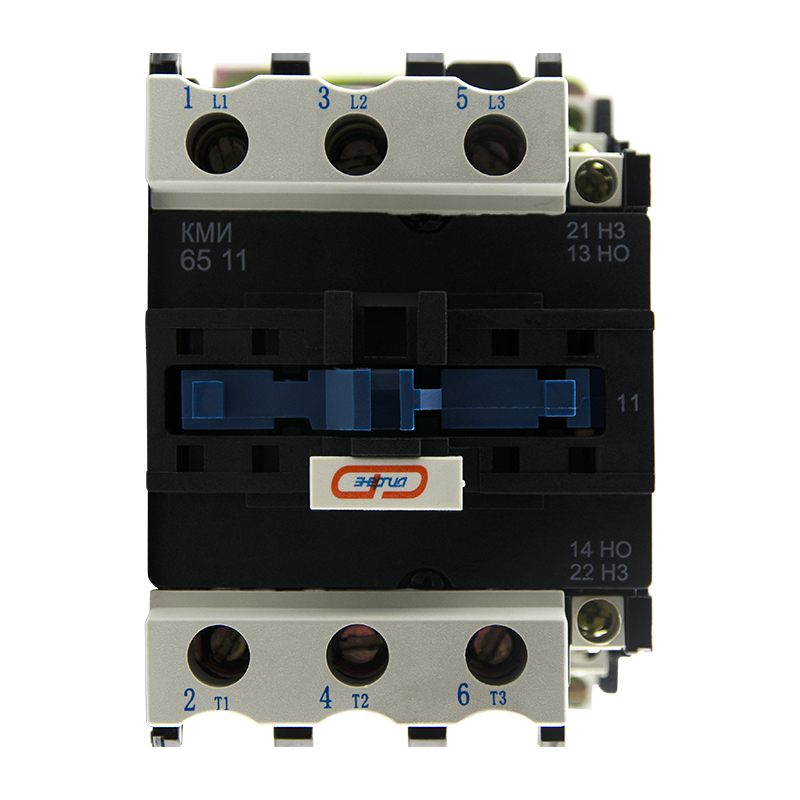

Контактор КМИ-65 предназначен для дистанционного управления трёхфазными асинхронными электродвигателями мощностью до 37 кВт при напряжении 660/690 В. Он обеспечивает коммутацию нагрузок категории AC-3 с номинальным током 65А при 400В и поддерживает выполнение до 200 000 операций при номинальных параметрах.
Преимущества
- Двойной комплект вспомогательных контактов (1НО + 1НЗ) на рабочее напряжение до 230В~ позволяет реализовывать схемы сигнализации, блокировок и самоподхвата без использования промежуточных реле.
- Повышенная термическая стойкость: Условный тепловой ток 80А в открытом исполнении обеспечивает работу с активными нагрузками (категория AC-1) без необходимости дополнительного запаса по току.
- Кратковременная перегрузочная способность: Аппарат выдерживает ток 1150А в течение 1 секунды, что гарантирует сохранение работоспособности при пусковых токах и коротких замыканиях в защищаемой цепи.
- Модернизируемая система управления: Стандартная катушка 220В 50Гц может быть заменена на исполнения 24В, 110В или 380В, что позволяет адаптировать аппарат под любую существующую цепь управления.
Применение
Контактор КМИ-65 подходит для управления различным оборудованием, включая:
- Вентиляторами: Обеспечивает надежное включение и отключение вентиляционных систем.
- Насосами: Идеален для управления насосами в различных приложениях, включая ирригацию и водоснабжение.
- Тепловыми завесами: Позволяет эффективно управлять системами отопления и вентиляции.
- Печами: Обеспечивает надежное управление процессами в печах и котлах.
- Кран-балками: Используется в системах управления подъемными механизмами.
- Станками: Применяется для управления промышленными станками и автоматизированными линиями.
- Освещением в системах автоматического ввода резерва: Обеспечивает контроль освещения в случае переключения на резервную систему.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 690 В (AC), 50 Гц |
| Номинальный ток по AC3 (400 В) | 65 А |
| Номинальный ток по AC1 (400 В) | 80 А |
| Напряжение катушки (AC) | 220 В |
| Число полюсов | 3 |
| Комбинация контактов | 1НЗ + 1НО |
| Номинальная мощность по AC3 | 230 В — 18,5 кВт, 400 В — 30 кВт, 690 В — 37 кВт |
| Время срабатывания (замыкание) | 20-35 мс |
| Время срабатывания (размыкание) | 6-20 мс |
| Износостойкость (механическая) | не менее 2 × 10⁶ циклов В-О |
| Износостойкость (электрическая) | не менее 7 × 10⁵ циклов В-О |
| Номинальное напряжение дополнительных контактов (AC/DC) | 230/105 В |
| Номинальный ток дополнительных контактов | 10 А |
| Диапазон рабочих температур | от -5 до +40 °С |
| Гарантийный срок | 12 месяцев |
