Описание

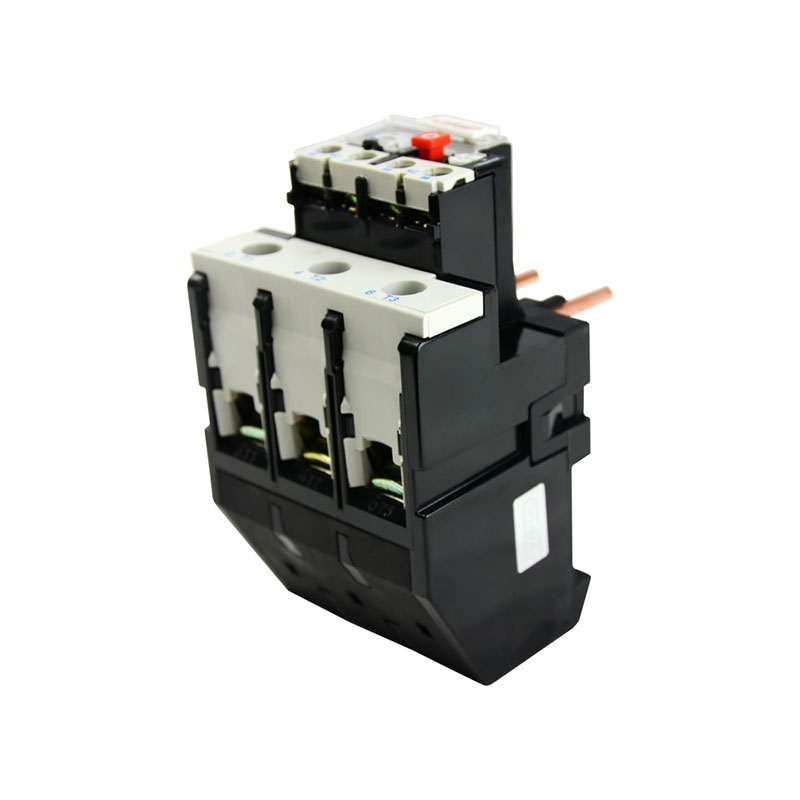

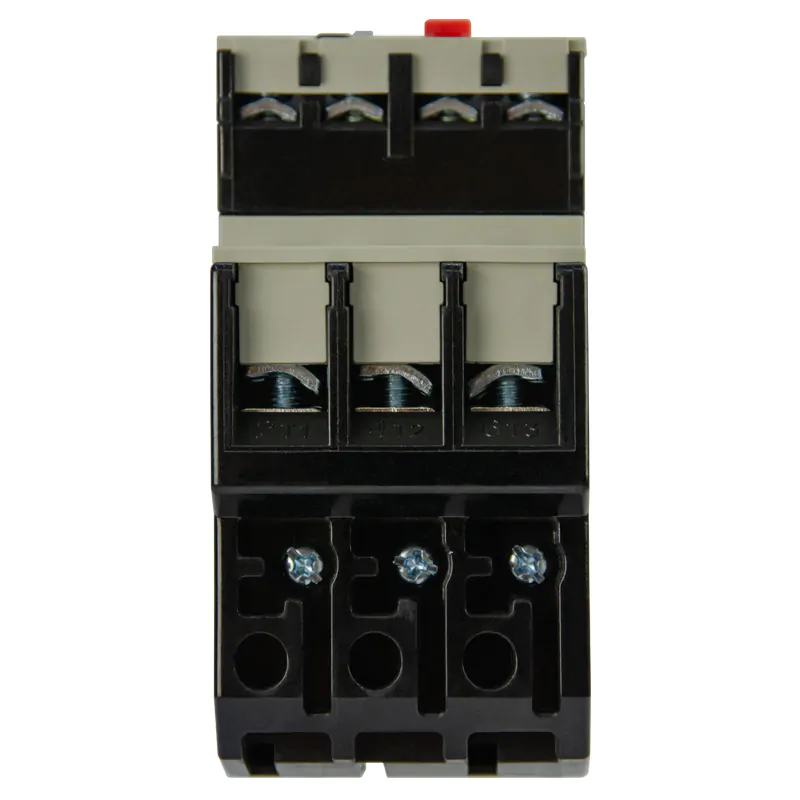

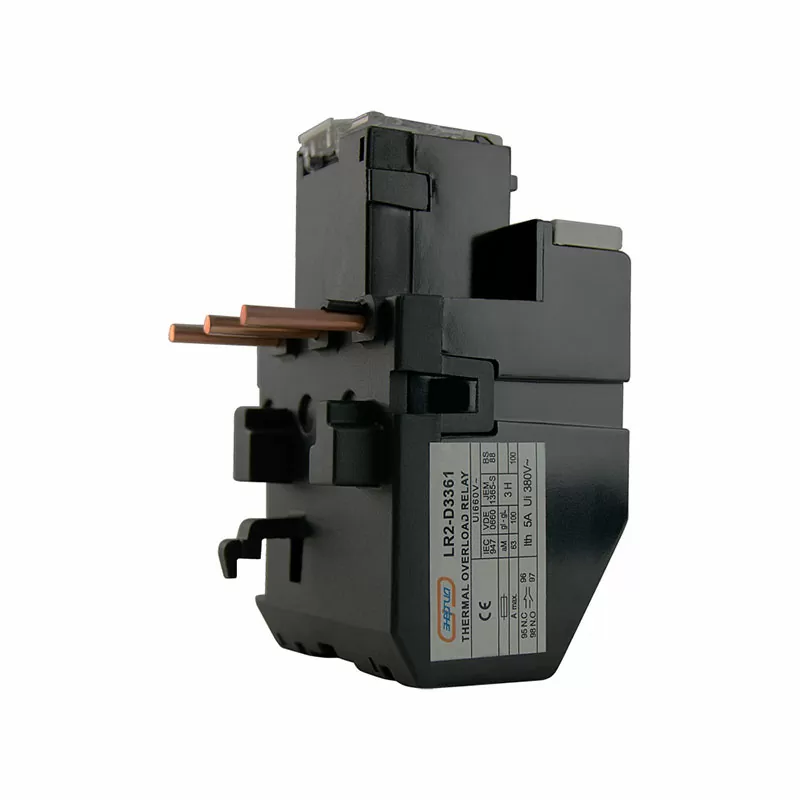

Тепловые реле LR2 разработаны для защиты электродвигателей от перегрузок, а также от несимметричных режимов, возникающих при обрыве одной из фаз питающего напряжения. Диапазон регулировки тока срабатывания этих реле составляет от 0,1 до 93 А.
Работа реле основана на принципе действия термобиметаллической пластины, которая изгибается под действием протекающего тока. Чем больше ток, тем сильнее изгиб. Когда ток достигает определенного значения, изгиб становится достаточным для размыкания контактов, что приводит к отключению нагрузки от сети. Реле LR2 оснащено размыкающим контактом для отключения контактора и замыкающим контактом, который сигнализирует о срабатывании устройства.

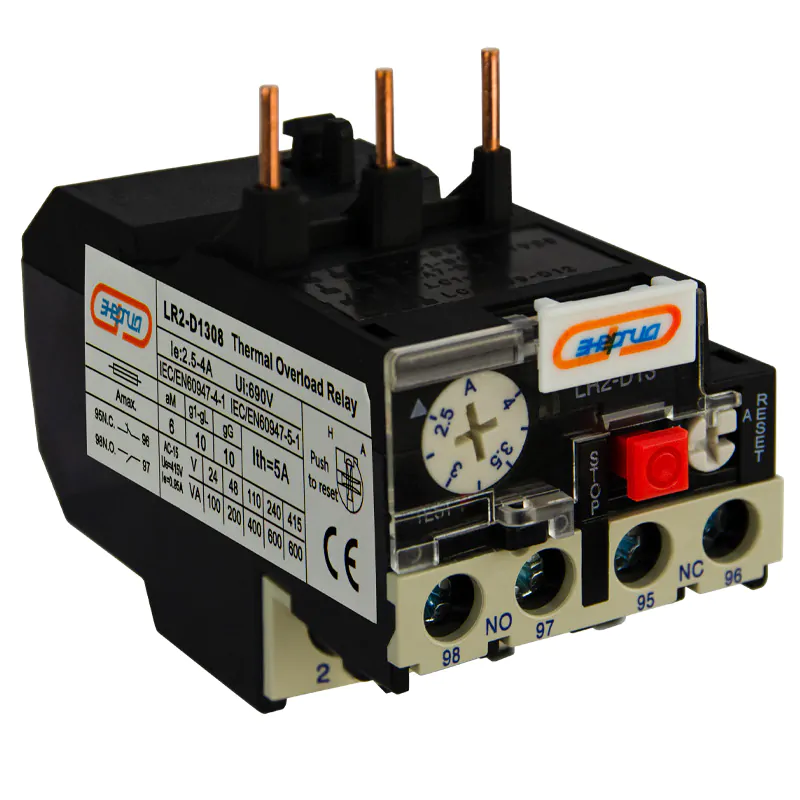

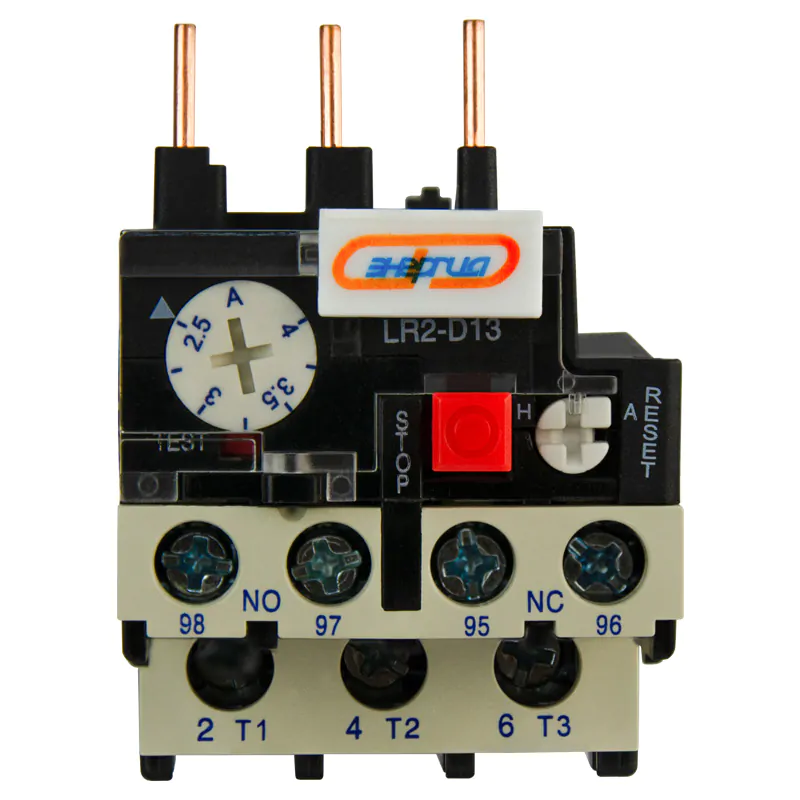

При закрытой крышке переключатель заблокирован. Кнопка «STOP» используется для размыкания контактов 97-98. Нажатие кнопки «TEST» имитирует срабатывание реле от перегрузки: изменяется состояние контактов, а индикатор сигнализирует о работе защиты.
