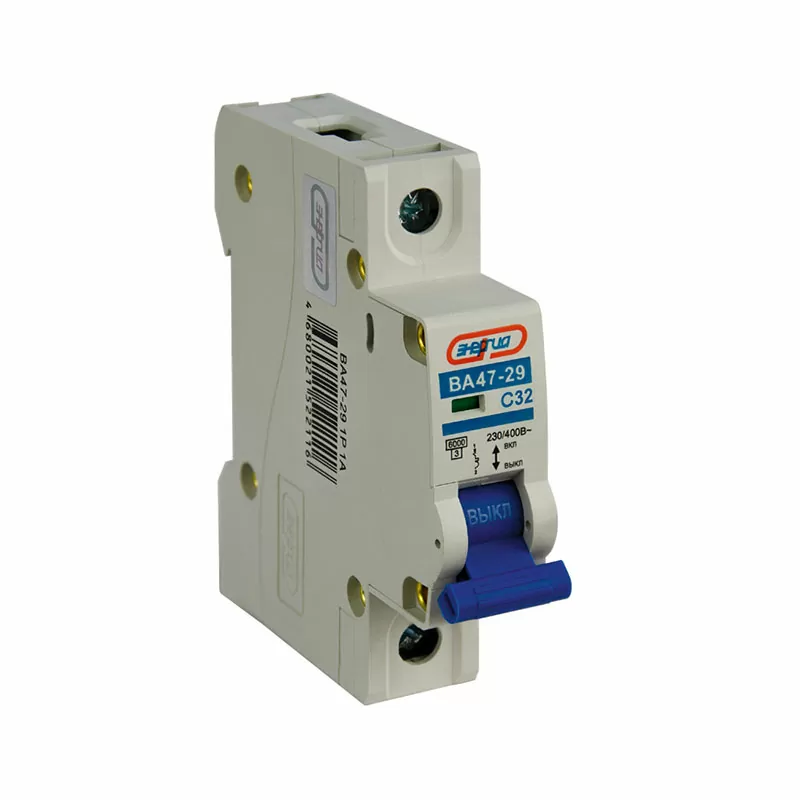

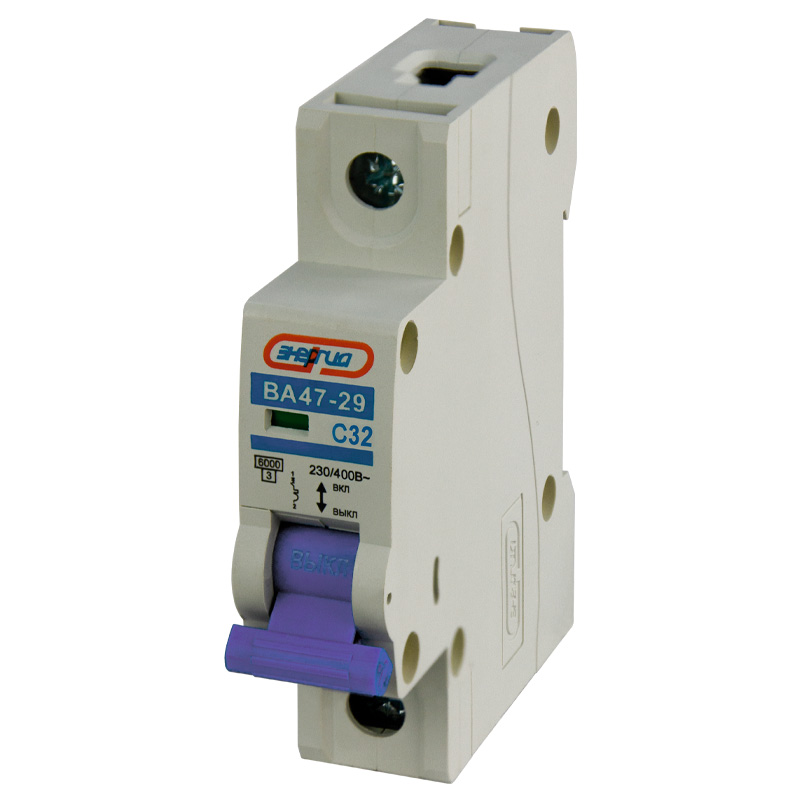

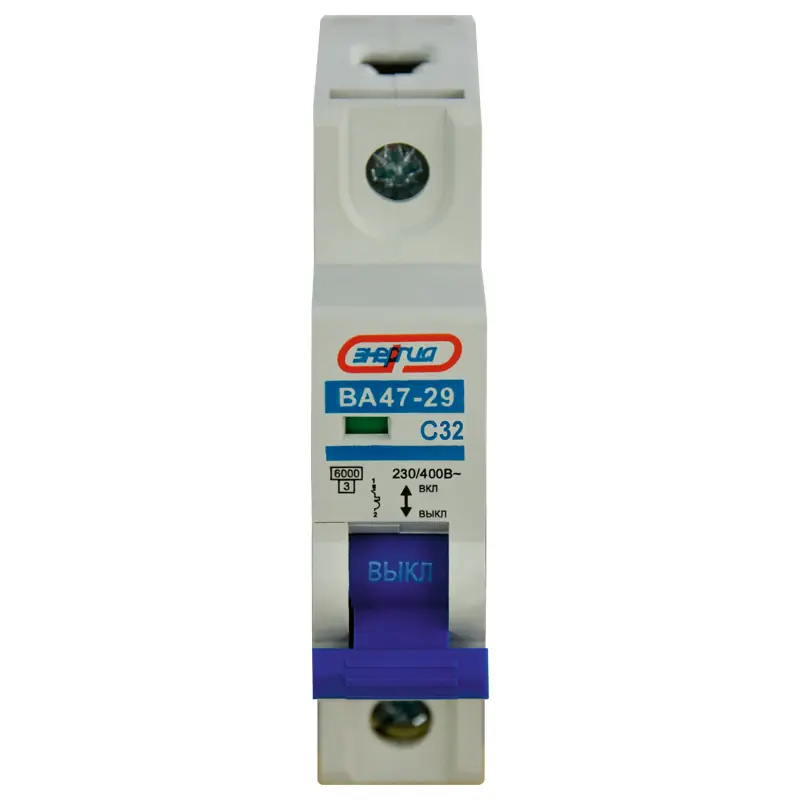

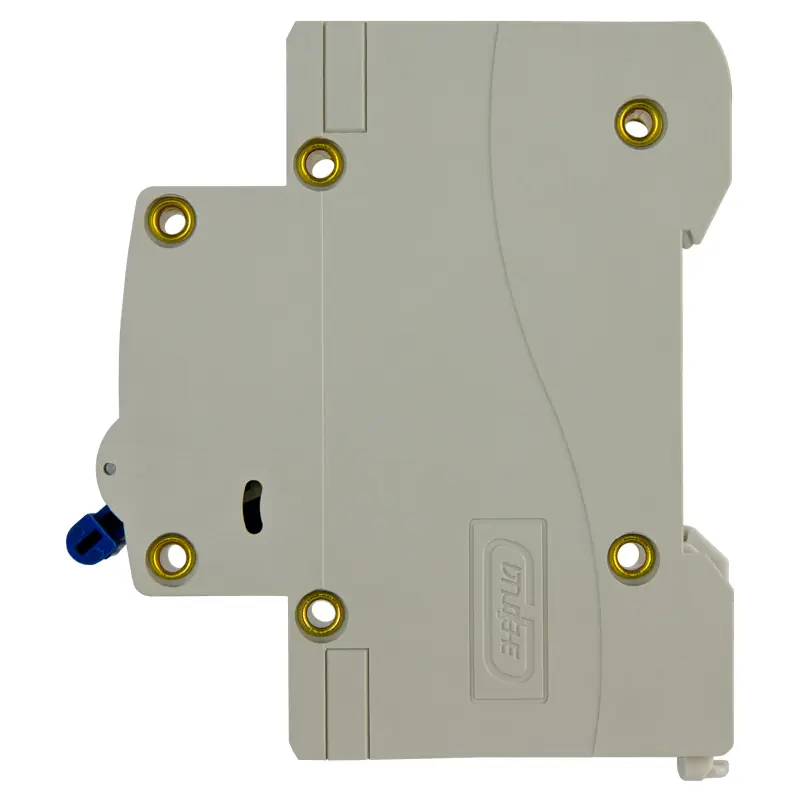

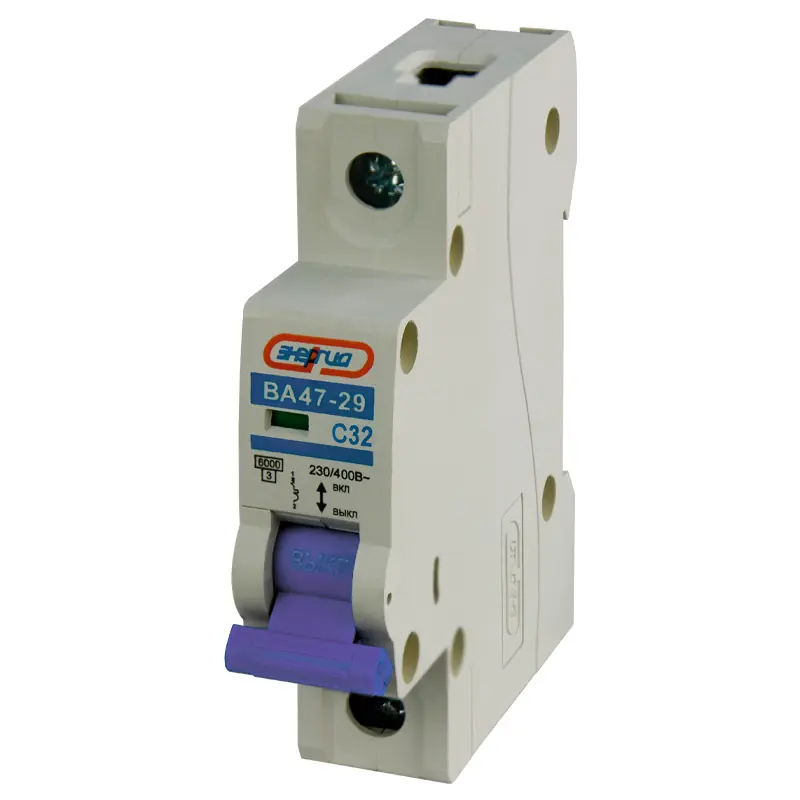

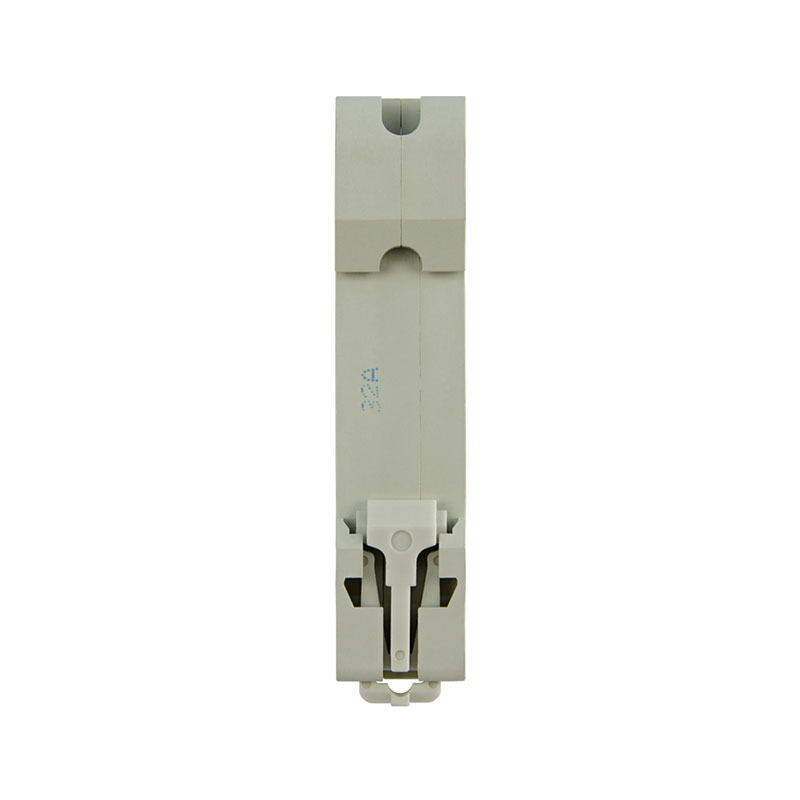

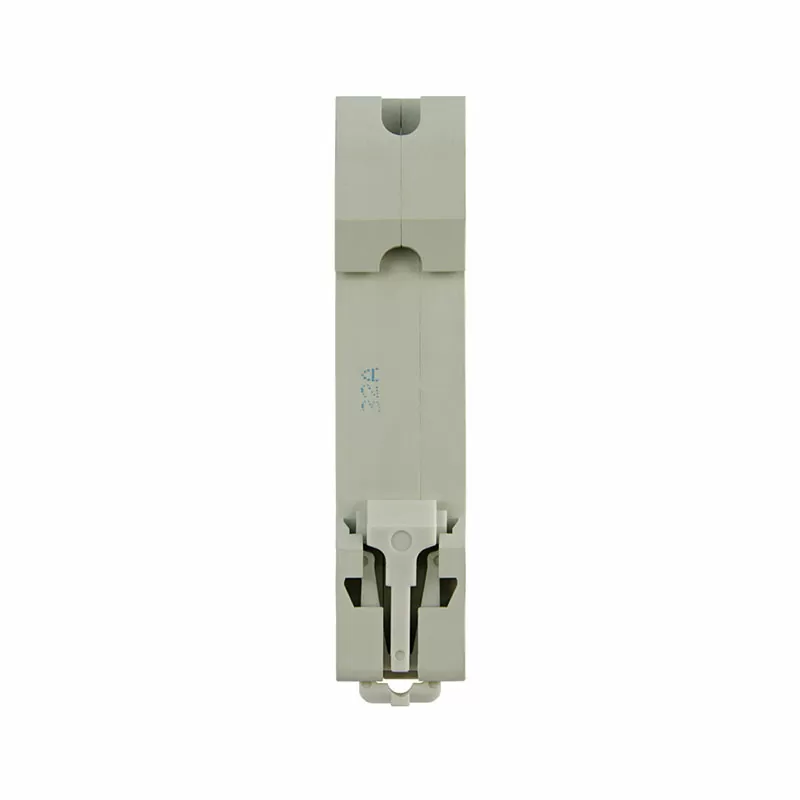

Автоматический выключатель ВА47-29 1P 32А (С) 6кА ЭНЕРГИЯ

Описание

Автоматические выключатели ВА47-29 Энергия используются для надежной защиты электрических сетей от перегрузки и короткого замыкания. Они выпускаются с двумя типами предельной отключающей способности — 4,5 и 6 кА. Автоматы обеспечивают экономичную и стабильную защиту для большинства бытовых и коммерческих электроустановок.

Принцип действия

В нормальном режиме работы автоматический выключатель ВА47-29 проводит электрический ток в диапазоне от минимальных значений до величины, указанной в маркировке. При возникновении перегрузки или короткого замыкания срабатывает защитный механизм, и автомат отключает цепь.
Защита от перегрузки реализована через тепловой расцепитель. При продолжительном превышении допустимого тока в защищаемой цепи происходит нагрев биметаллической пластины. Благодаря разным коэффициентам теплового расширения металлов пластина изгибается, воздействуя на механизм свободного расцепления. Подвижный контакт отходит от неподвижного, размыкая цепь.

• Номинальный ток определяет токовую нагрузку, при превышении которой срабатывает защита.
• Номинальное напряжение — это рабочее напряжение переменного тока, на которое рассчитан выключатель для длительной эксплуатации.
• Номинальная отключающая способность указывает максимальный ток короткого замыкания, который автомат способен безопасно отключить без повреждения.
• Характеристика срабатывания «С» означает, что защита активируется при достижении тока, в 5–10 раз превышающего номинальный.

Применение

Автоматические выключатели ВА47-29 предназначены для применения в жилом секторе (квартиры, дачи, коттеджи), административных зданиях и коммерческих объектах (офисы, магазины, рестораны, гостиницы).
