Описание
Таймеры SUL 181H служат для автоматического управления электроприборами по суточному циклу. Они включают и отключают оборудование в заданные промежутки времени в течение 24 часов.
Конструкция и принцип работы

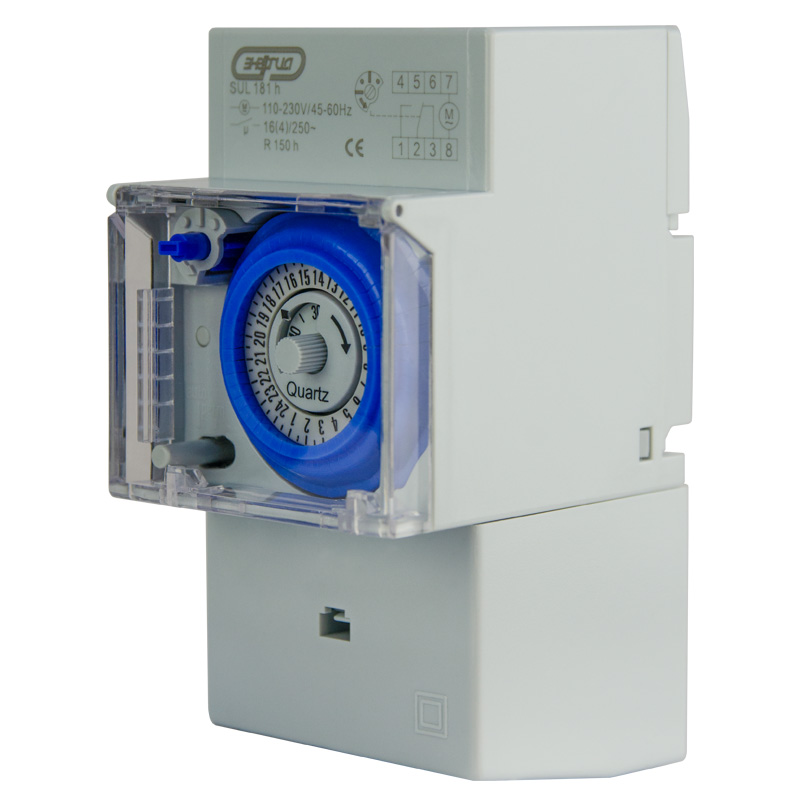

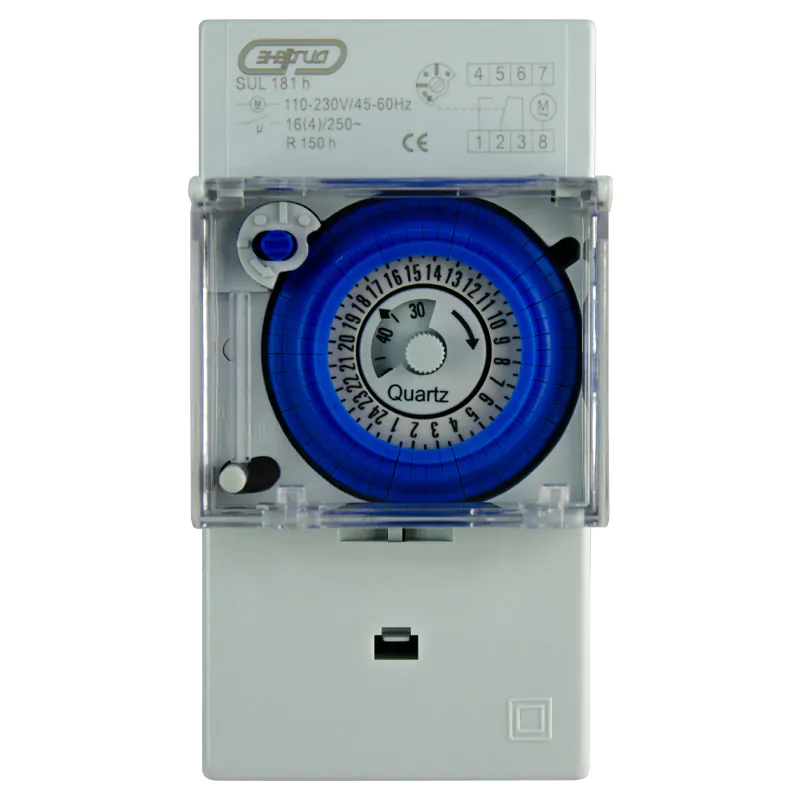

Устройство построено на основе двух программируемых дисков (лимбов):
• Часовой лимб (внутренний) имеет 12 пятиминутных сегментов и совершает полный оборот за час.
• Суточный лимб (внешний) содержит 48 получасовых сегментов для настройки программы на целые сутки.

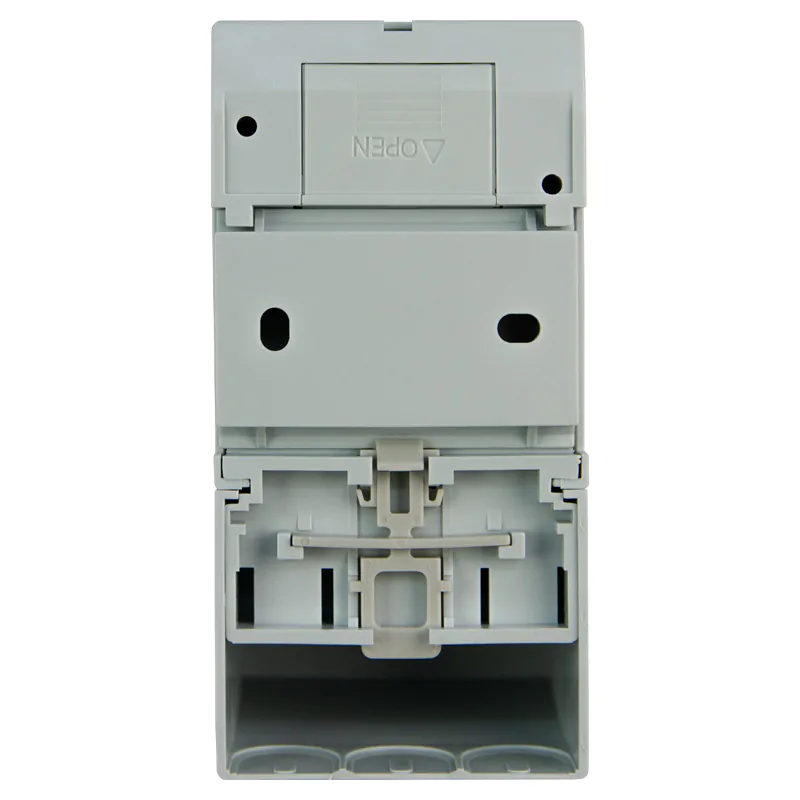

Таймер монтируется на стандартную DIN-рейку шириной 35 мм.
Преимущество

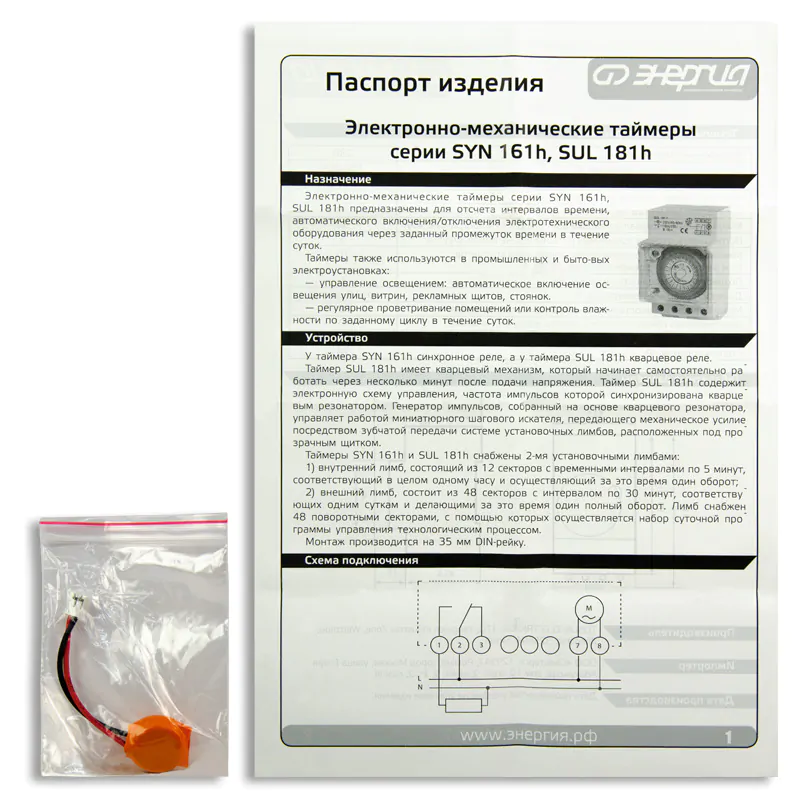

Прибор оснащён батареей резервного питания. Это позволяет сохранять заданные настройки программы даже в случае отключения основного питания, предотвращая сбои в работе автоматики.
Применение
Таймер SUL 181H применяется для автоматизации в промышленности и быту:
- Управление уличным, витринным, рекламным освещением и подсветкой парковок.
- Организация автоматического проветривания или поддержания климата в помещениях по суточному расписанию.
- Цикличная работа оборудования: периодическое включение насосов, систем вентиляции, полива и других электроприборов.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 230 В |
| Номинальная мощность | 1 Вт |
| Погрешность | 5 с/день |
| Частота сети | 50 (60) Гц |
| Число программ управления вкл/откл | 24 |
| Количество сегментов | 48 |
| Минимальный интервал установки времени работы программы | 30 мин |
| Максимальный ток нагрузки переключающихся контактов | 16 А (при ~230 В) |
| Цикличность | 24 часа (сутки) |
| Автономная работа от батареи (при отключении сети) | 150 час |
| Электрическая износоустойчивость | 10⁷ циклов |
| Механическая износоустойчивость | 10⁷ циклов |
| Диапазон рабочего напряжения | 180 – 264 В |
| Корпус | не поддерживающий горение, термостойкий пластик |
| Крепление | 35 мм DIN-рейка |
| Условия эксплуатации | От -10 до +50 ⁰С |
| Степень защиты | IP 20 |
| Гарантии изготовителя | 12 месяцев |
