Описание
Электронно-механические таймеры SYN 161H предназначены для отсчета промежутков времени и автоматического включения или отключения электрического оборудования в течение суток.
Конструкция и принцип работы

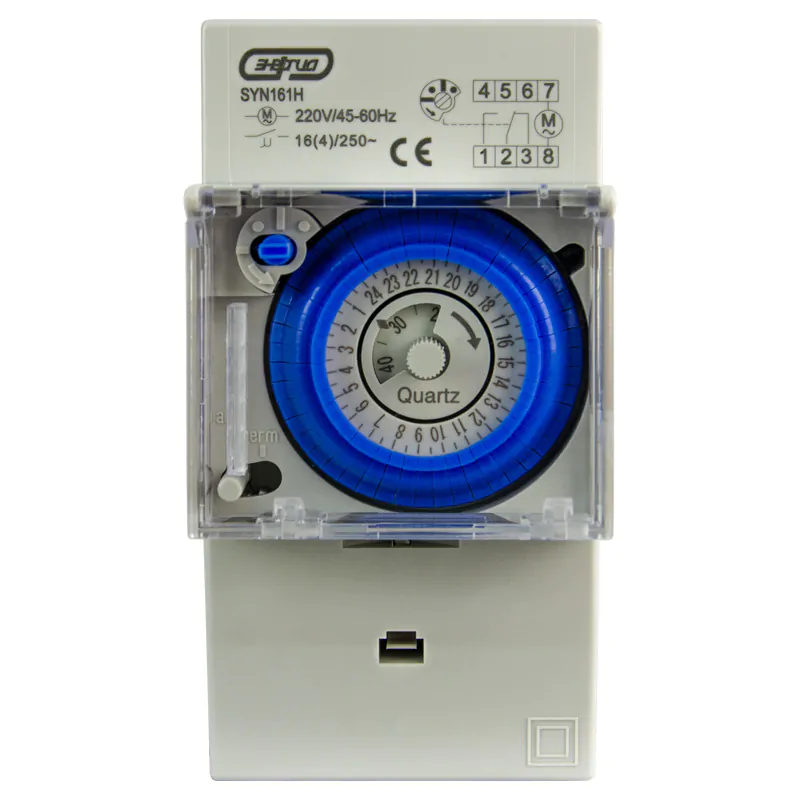

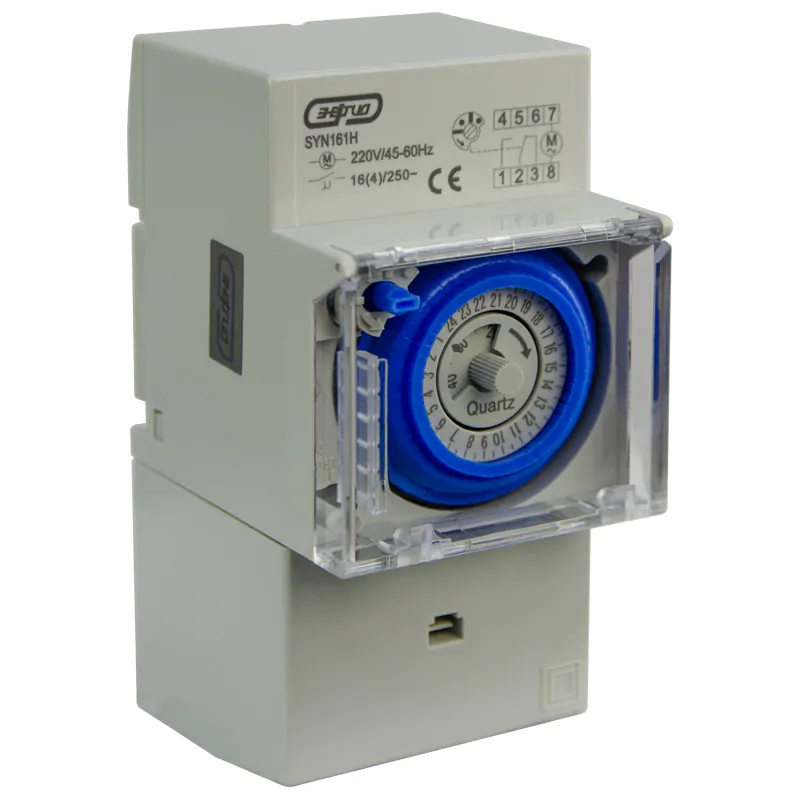

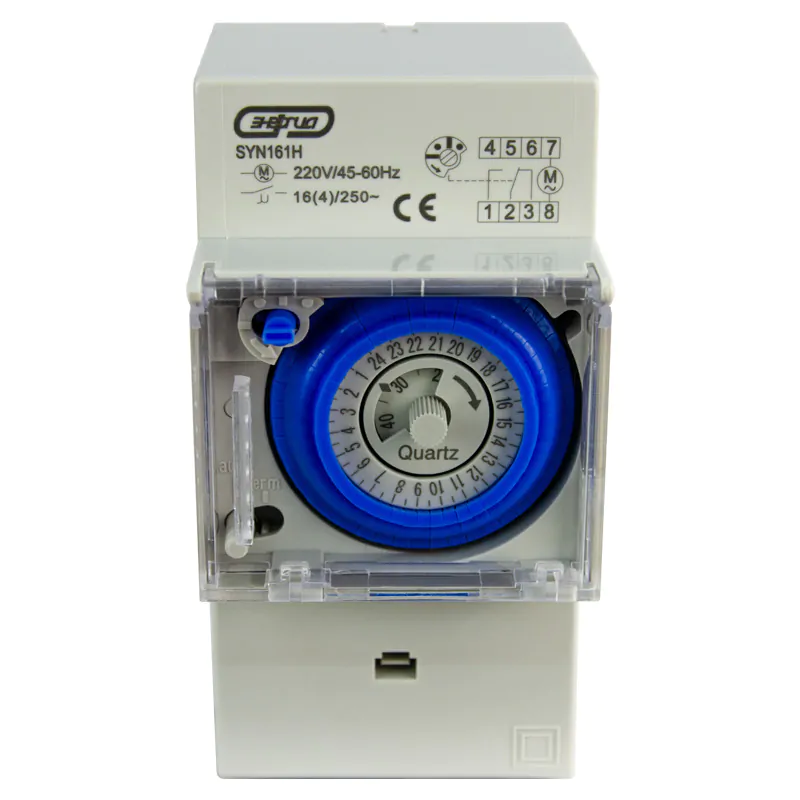

Таймер оснащен двумя программируемыми дисками (лимбами):
• Внутренний лимб (часовой): Разделен на 12 сегментов по 5 минут каждый. Полный оборот занимает 1 час.
• Внешний лимб (суточный): Содержит 48 сегментов по 30 минут каждый, что позволяет задать программу управления на сутки.
Установка устройства осуществляется на стандартную 35-миллиметровую DIN-рейку.
Применение
Таймер SYN 161H применяется в промышленных и бытовых электроустановках для автоматизации процессов, таких как:
- Управление освещением (уличным, витринным, рекламным, на парковках).
- Автоматическое проветривание помещений или контроль климатических параметров по заданному суточному графику.
- Циклическое включение и отключение оборудования (насосов, вентиляции, систем полива).
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 230 В |
| Номинальная мощность | 1 Вт |
| Погрешность | 5 с/день |
| Частота сети | 50 (60) Гц |
| Число программ управления вкл/откл | 24 |
| Количество сегментов | 48 |
| Минимальный интервал установки времени работы программы | 30 мин |
| Максимальный ток нагрузки переключающихся контактов | 16 А (при ~230 В) |
| Цикличность | 24 часа (сутки) |
| Электрическая износоустойчивость | 10⁷ циклов |
| Механическая износоустойчивость | 10⁷ циклов |
| Диапазон рабочего напряжения | 180 – 264 В |
| Корпус | не поддерживающий горение, термостойкий пластик |
| Крепление | 35 мм DIN-рейка |
| Условия эксплуатации | От -10 до +50 ⁰С |
| Степень защиты | IP 20 |
| Гарантии изготовителя | 12 месяцев |
