Описание
Амперметр TED-D3 «Энергия» предназначен для непрерывного измерения действующего значения силы переменного тока в силовых цепях. Он работает исключительно в комплекте с внешним трансформатором тока (ТТ), который преобразует высокое первичное значение тока до стандартного вторичного тока 5 А, безопасного для подключения к измерителю. Амперметр отображает на цифровом табло значение, пропорциональное первичному току в цепи.
Конструктивные особенности

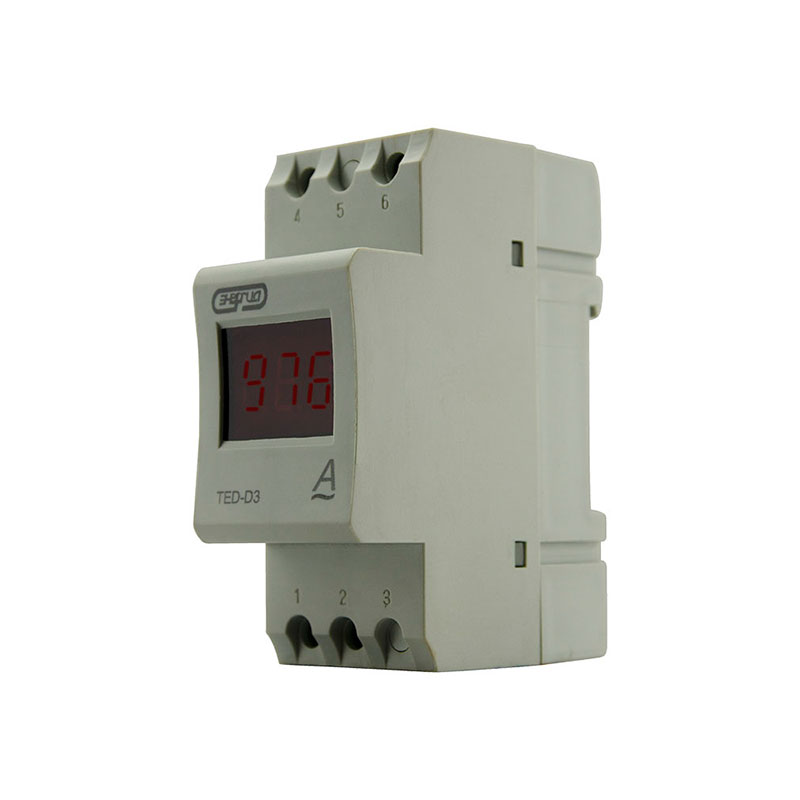

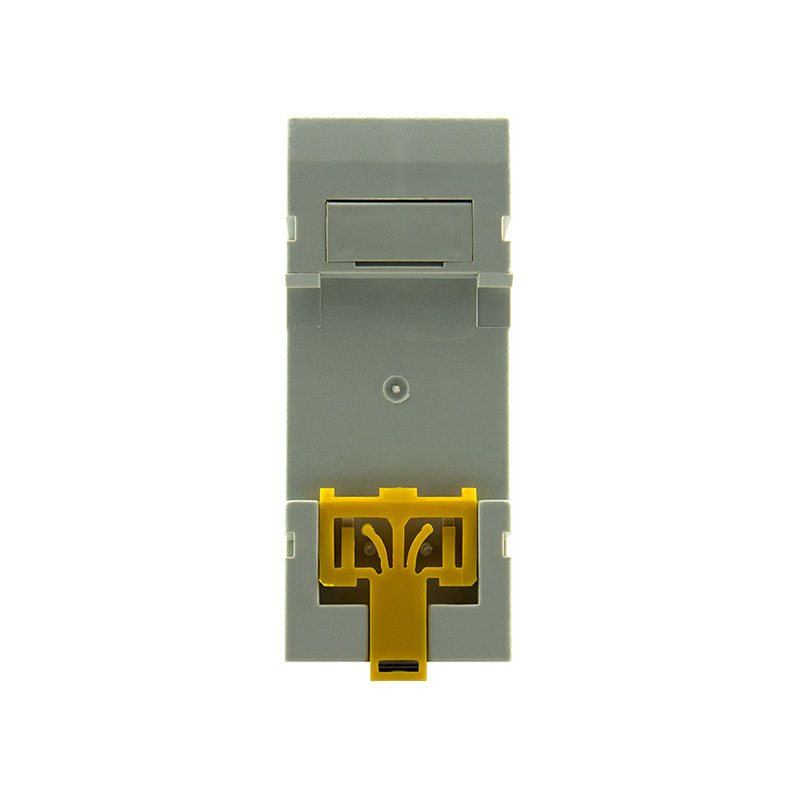

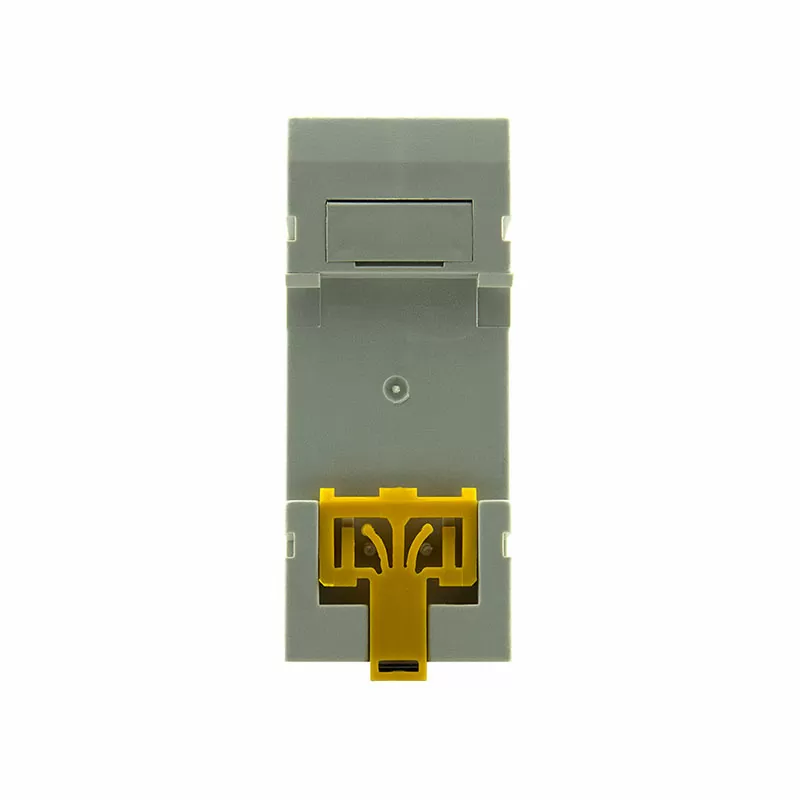

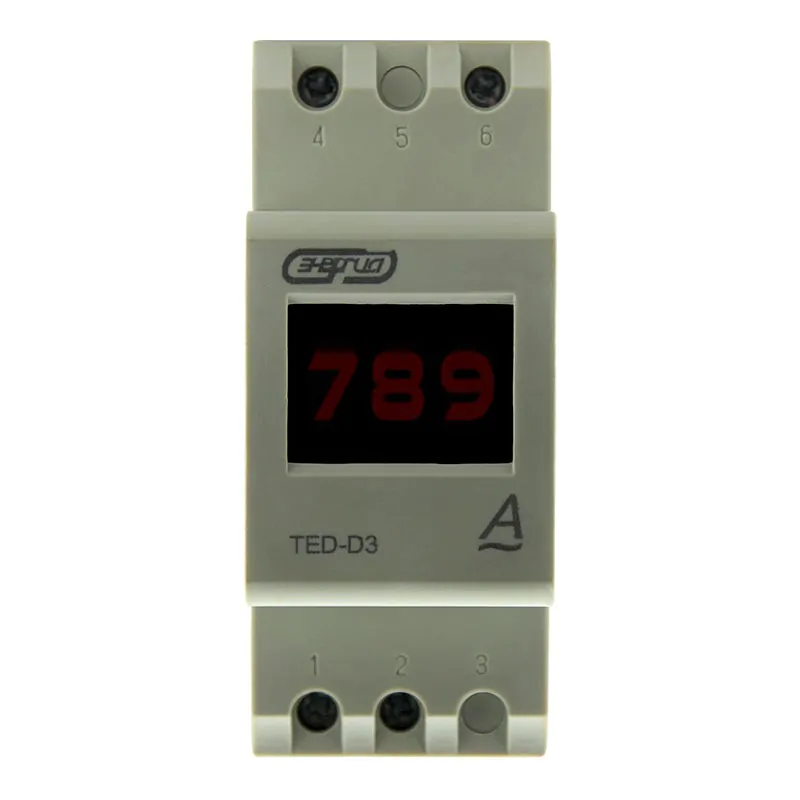

Прибор выполнен в модульном корпусе для монтажа на стандартную DIN-рейку шириной 35 мм, что обеспечивает легкую интеграцию в электрощиты и распределительные пункты. Основой является цифровая схема обработки сигнала, обеспечивающая высокую точность измерений. Входные цепи рассчитаны на подключение от вторичных обмоток трансформаторов тока. Информация выводится на четкий цифровой дисплей, показывающий значение тока в амперах.
Преимущества
- Высокая точность: класс точности 0.5 и погрешность не более ±0.5% обеспечивают достоверный контроль тока для коммерческого и технического учета.
- Безопасность и универсальность: работа через трансформаторы тока позволяет безопасно измерять большие токи (до 900 А) в высоковольтных цепях.
- Компактность и удобство монтажа: стандартный DIN-формат позволяет легко установить прибор в любой существующий или проектируемый щит.
- Низкое собственное энергопотребление: не более 4 ВА, что снижает нагрузку на измерительные трансформаторы.
- Надежность: рассчитан на работу в широком диапазоне температур от –10 до +50 °C.
Применение
Амперметр TED-D3 «Энергия» применяется для оперативного контроля и точного измерения силы переменного тока в промышленных электросетях 50 Гц. Основные сферы использования:
- Распределительные устройства (РУ) и главные распределительные щиты (ГРЩ) предприятий.
- Силовые щиты управления мощным оборудованием (насосы, вентиляторы, компрессоры).
- Системы энергоучета и мониторинга потребления электроэнергии на объектах.
- Любые электроустановки, где требуется визуализация тока без использования громоздких аналоговых стрелочных приборов.
